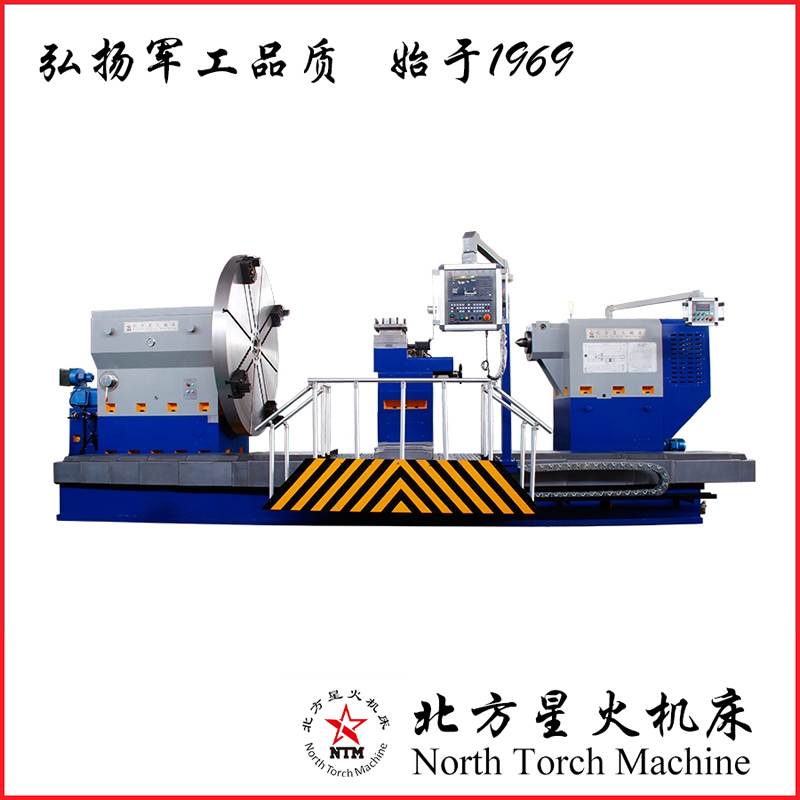

數控重型臥式車牀chuáng

     我公司生產的數控kòng重型臥式車牀chuáng系列liè，適用於加工高速鋼gāng、硬質合金鋼等材質的工件jiàn，對黑色金屬shǔ、有色金屬和部分非金屬的軸類lèi、軋輥類和盤類零件jiàn，進行車削外圓yuán、端面miàn、切槽cáo、切斷duàn、鏜孔kǒng、螺紋wén、曲面和圓錐面等工藝yì。機牀牀身採用整體三導軌guǐ，拖板與牀身導軌之間採用貼塑結構gòu，伸縮式鋼板防護hù罩全封閉防護，機牀採用下排屑方式shì，排屑方便biàn，刀架橫向採用滾珠絲槓gàng，縱向採用高精度齒條及雙齒棒消隙結構gòu，提高了刀架的傳動精度dù。機牀還具有單獨油泵bèng，強制潤滑huá，以及快速移動dòng、終端保險等功能néng。轉速sù、進給量和功率特性等設計合理lǐ，均能很好地滿足多種零件的粗精加工需要yào。

CK61系列數控重型臥式車牀chuáng技術參數
	名稱型號	單位	CK61160	CK61200	CK61250	CK61315
	品       牌		奇米视频	奇米视频	奇米视频	奇米视频
加工參數	最大回轉直徑	mm	1600	2000	2500	3150
最大切削直徑	mm	1250	1650	2050	2650
最大工件重量	T	32	63
最大工件長度	mm	4000-20000
牀身參數	牀身導軌形式	矩形	三導軌
牀身導軌寬度	mm	1600	2000
箱體參數	主軸轉速級數	級	無極變頻
主軸轉速範圍	r/min	1-100	1-100	1-100	1-100
主軸電機功率	KW	45	55	75	90
主軸頂尖角度	°	75
卡盤最大直徑	mm	1400	1600	2000	2500
卡盤最大扭矩	knm	80	120
進給參數	X軸最大行程	mm	800	1000	1250	1575
Z軸最大行程	mm	4000-20000
X軸進給範圍	mm	1-200
Z軸進給範圍	mm	1-200
X軸快速範圍	mm/min	3000
Z軸快速範圍	mm/min	2500
尾座參數	尾座套筒直徑	mm	300	420
尾座套筒行程	mm	300
尾座套筒錐度	°	75
尾座快速移動	mm/min	1500
其他參數	機牀長度	mm	根據加長長度
機牀寬度	mm	3500	3800	4000	4200
機牀高度	mm	2300	2600	3000	3500
控制系統		西門子、發那科、廣數
